HANDGRIFF JOO

JOO

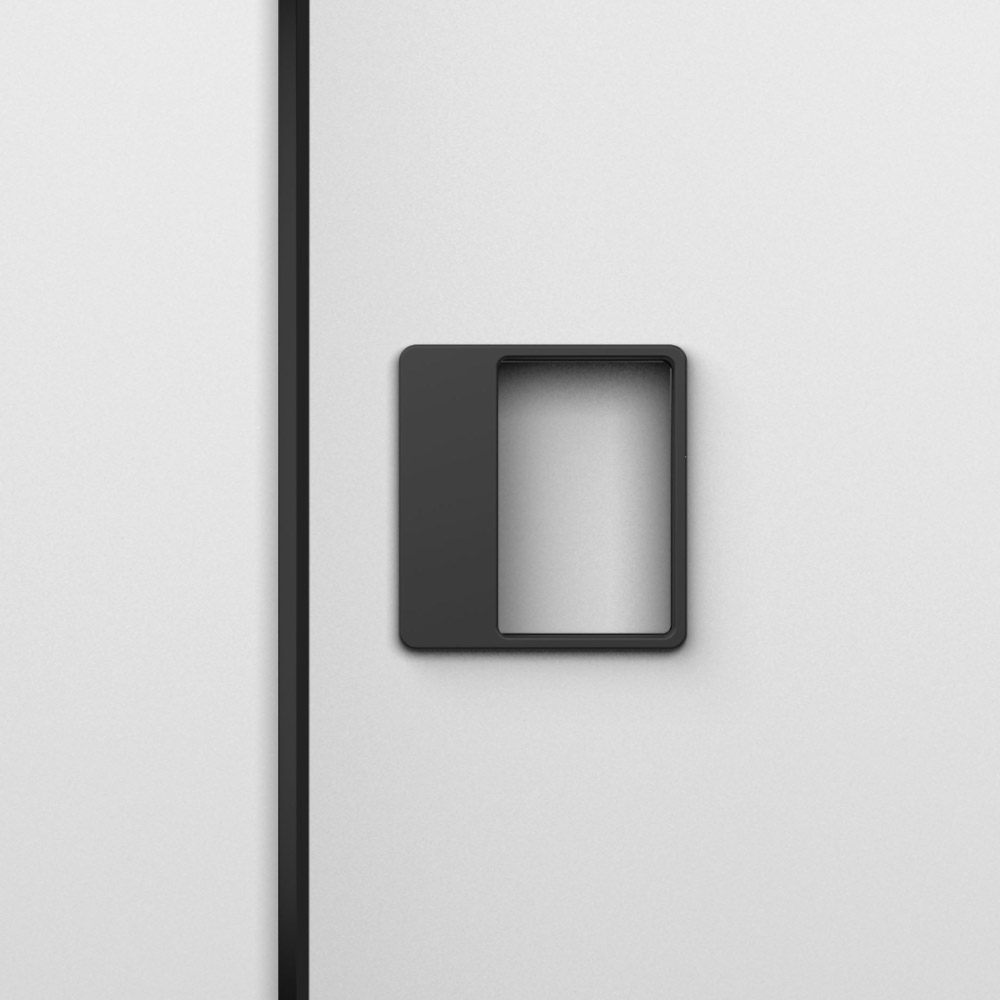

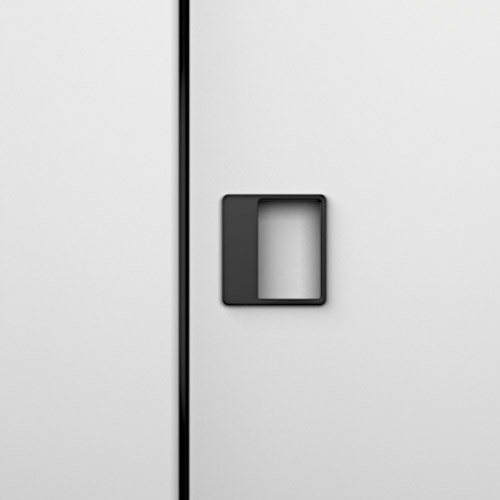

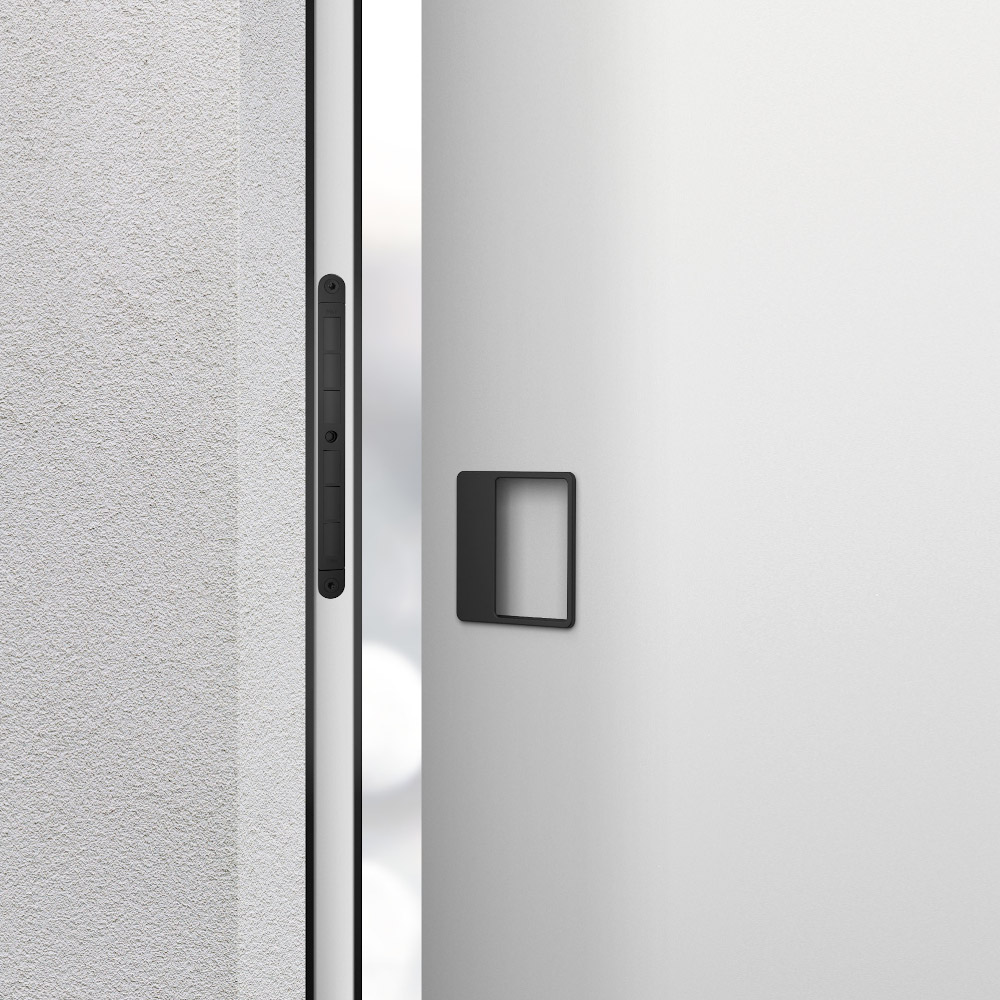

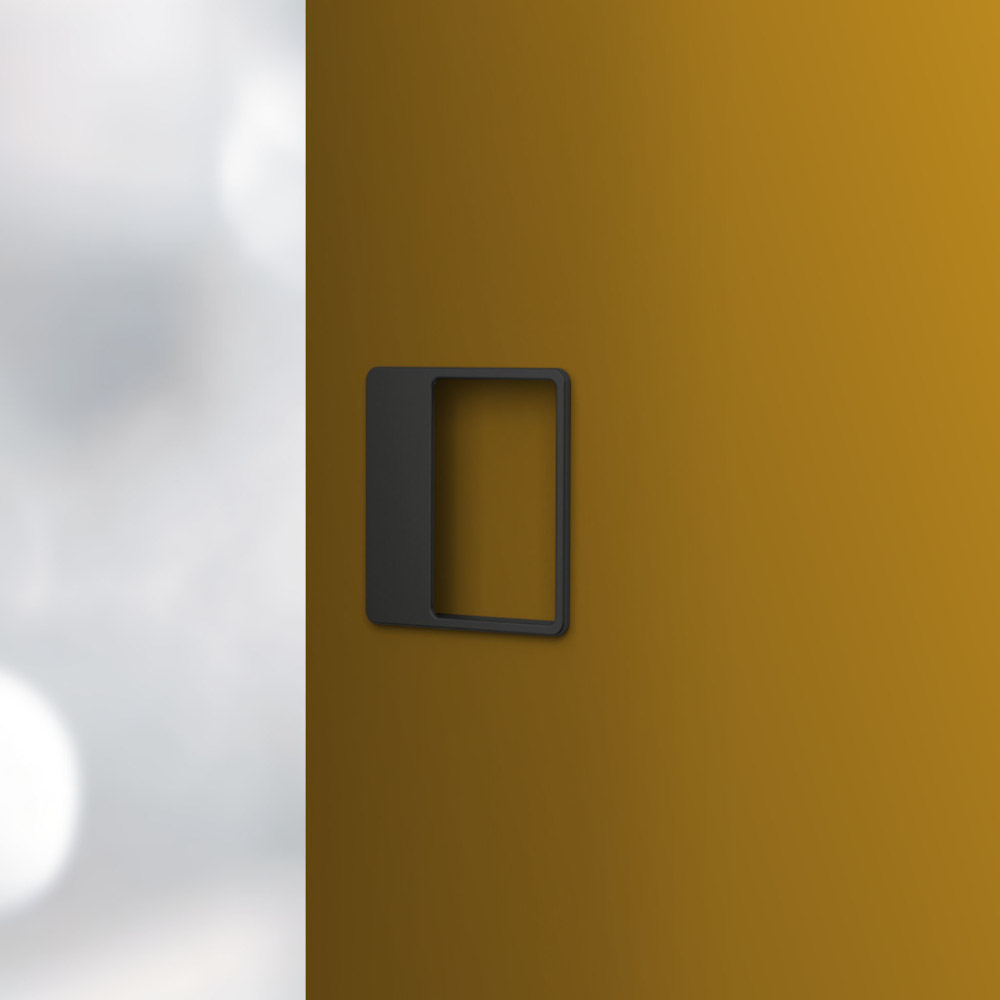

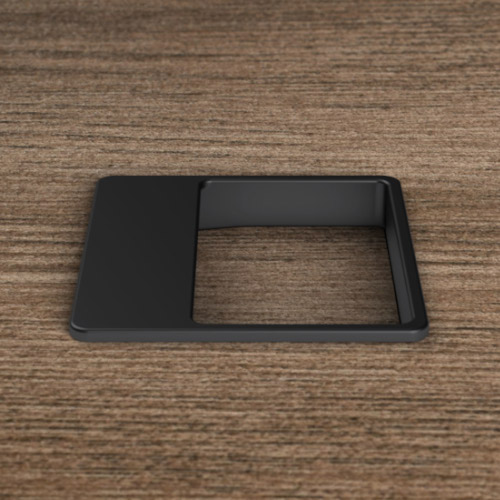

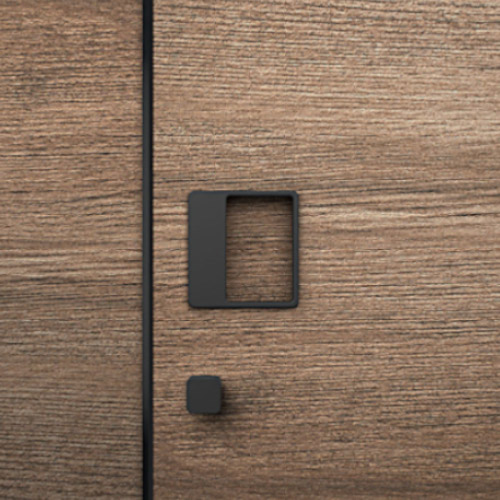

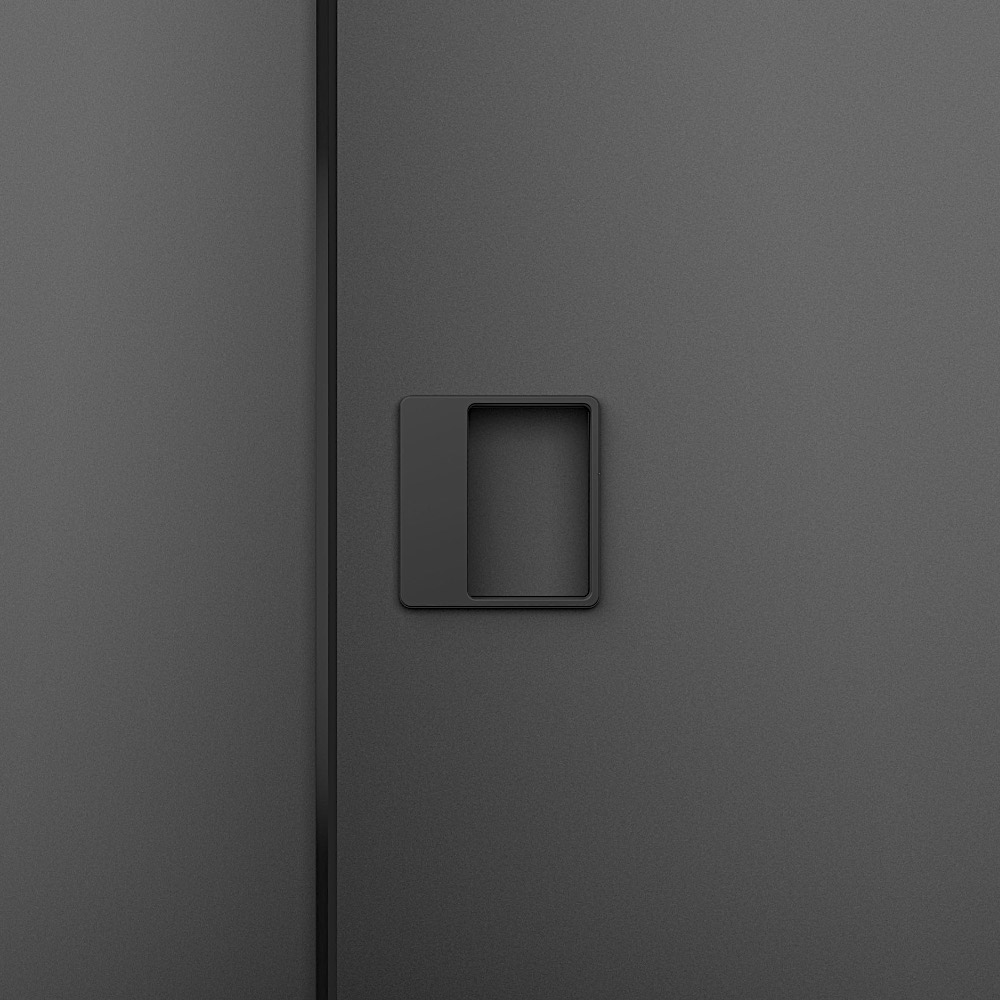

Eckiger, eingelassener Handgriff mit einfacher Bedienung durch 2-4 Finger. Handgriff mit der Möglichkeit der Änderung/des Austausches der inneren Magnetplatte zwecks Vereinheitlichung der Oberfläche/Farbe des Handgriffs mit der Tür oder zur markanten Hervorhebung des Bedienbereiches der Tür.

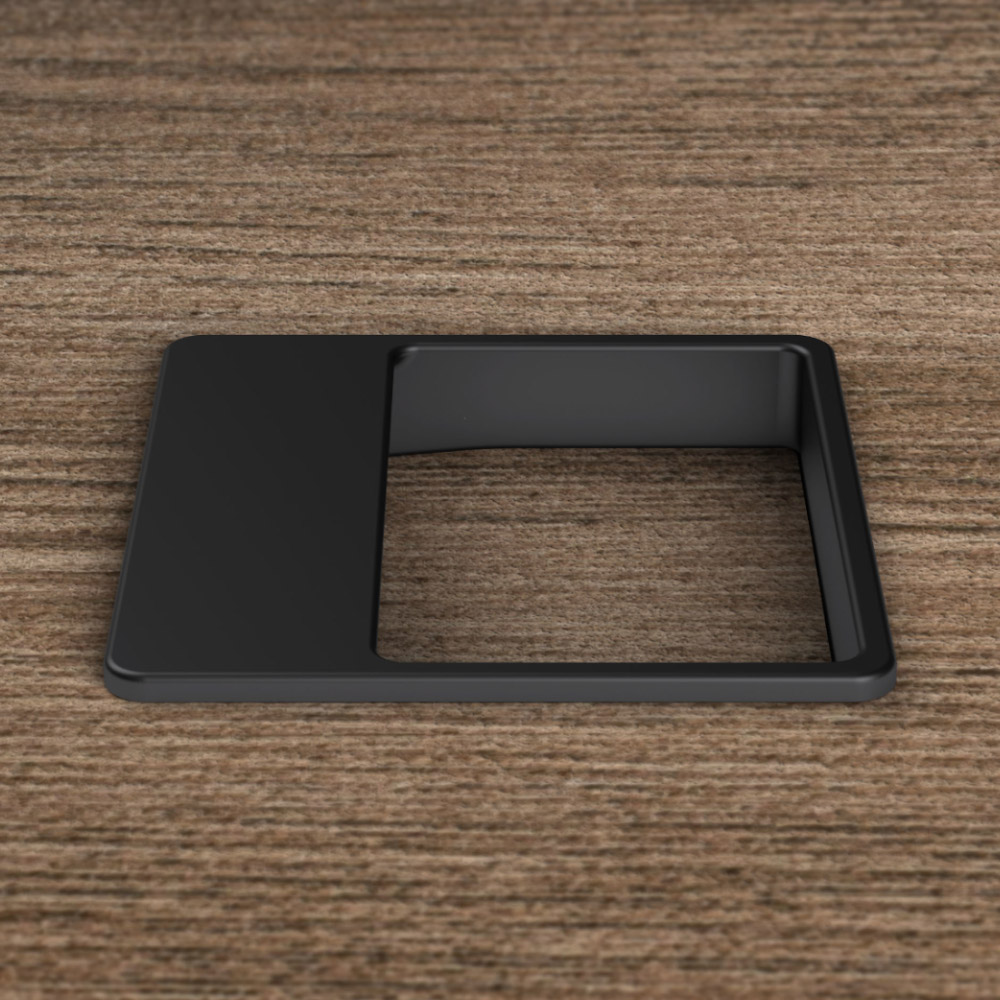

Massiver Metall-Handgriff, Oberflächen Titan schwarz matt, Nickel matt, Chrom glänzend.

design: Roman Ulich

Technische Daten

Montagesystem Verschrauben der Grundplatten (Türbeschläge) gegeneinander mithilfe von 4 Schrauben, überdecken der Montageschrauben mittels einer magnetischen Sichtscheibe
Montagedauer 1 – 2 Min., Variante WC/Bad 3-5 Min.
Maßverwendung standardgemäß für Türen der Stärke 38 - 42 mm, größere Türstärken sind zwecks Lieferung längerer Montageschrauben zu präzisieren
Vorbereitung für die Tür Fräsen der Öffnung
Oberflächen SNi Nickel matt, TiN-K Titan schwarz matt, Cr Chrom glänzend
Abmessungen 84×89 mm (Š×V), Vorsprung über der Oberfläche der Tür 3 mm

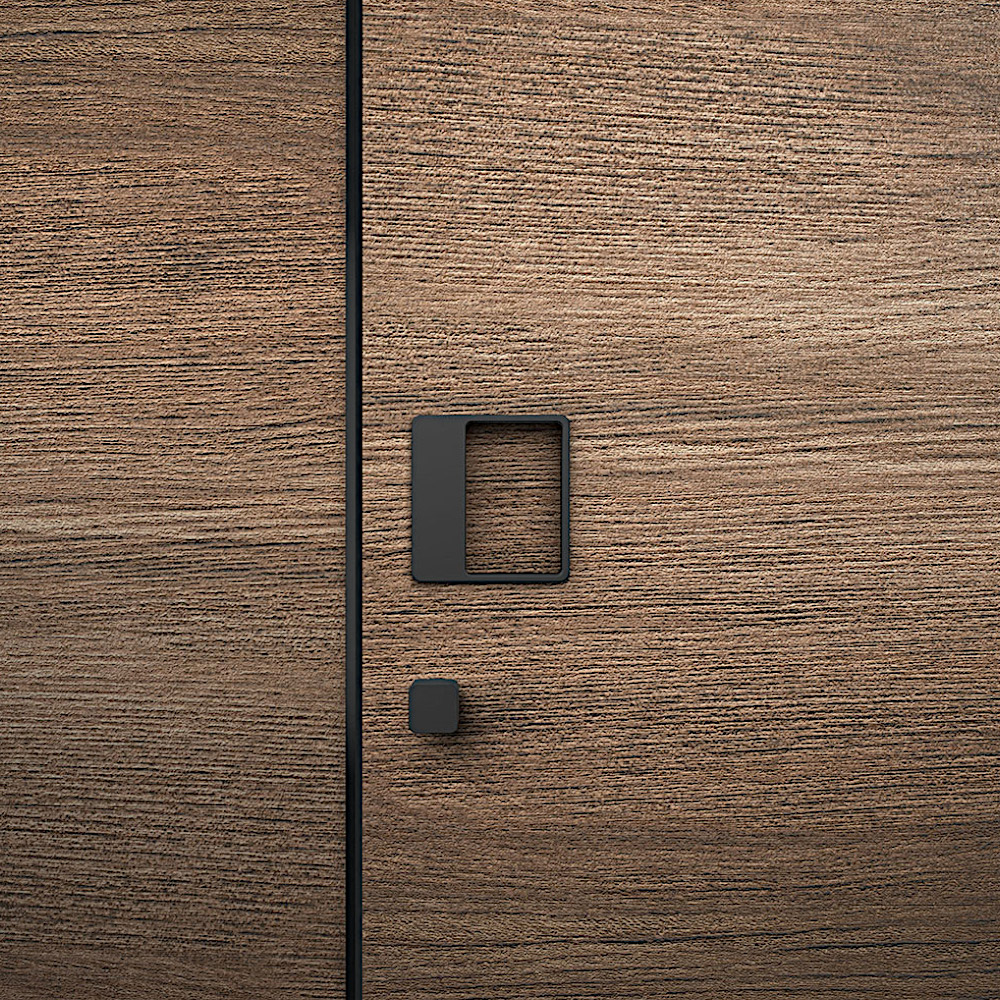

Variante WC/Bad externer Mini-WC-Mechanismus + Mini-Schloss
Zylindrische Variante magnetische Schutzrosetten, Durchmesser 54 mm, St. 5 mm + Mini-Schloss
Montageanleitung + Vorbereitung für die Tür Montageanleitung Handgriff Joo (PDF)
Montageanleitung Handgriff Joo WC (PDF)
Zeichnung Handgriff Joo Fräsen (PDF), (DWG)
Zeichnung Handgriff Joo WC Fräsen (PDF), (DWG)

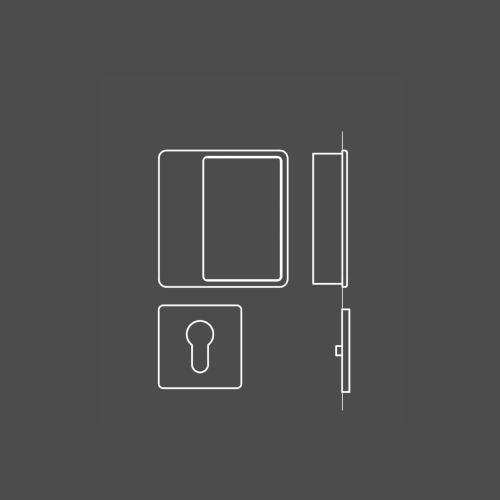

Skizzen

...

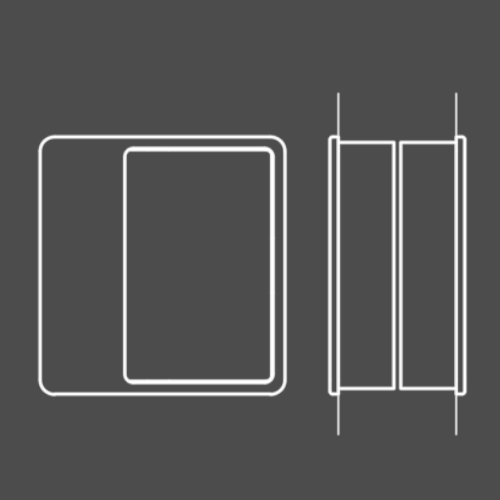

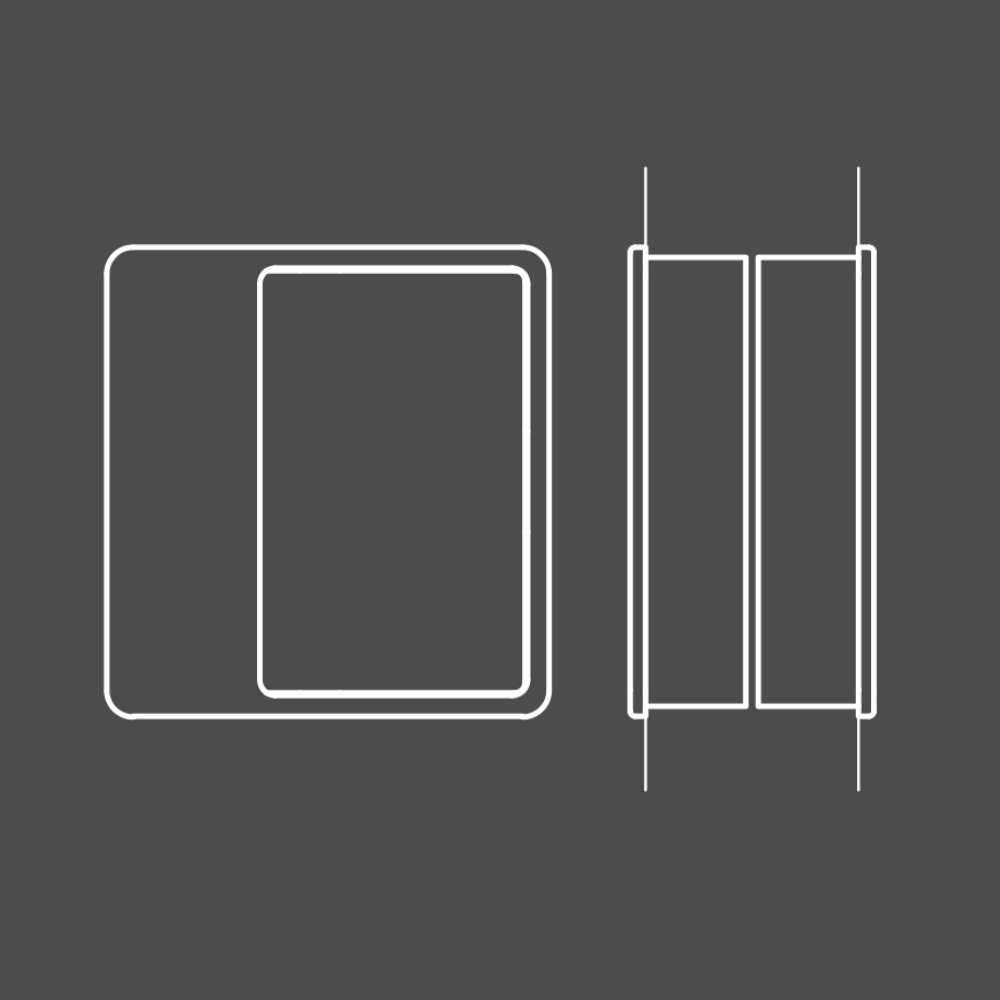

Standard

...

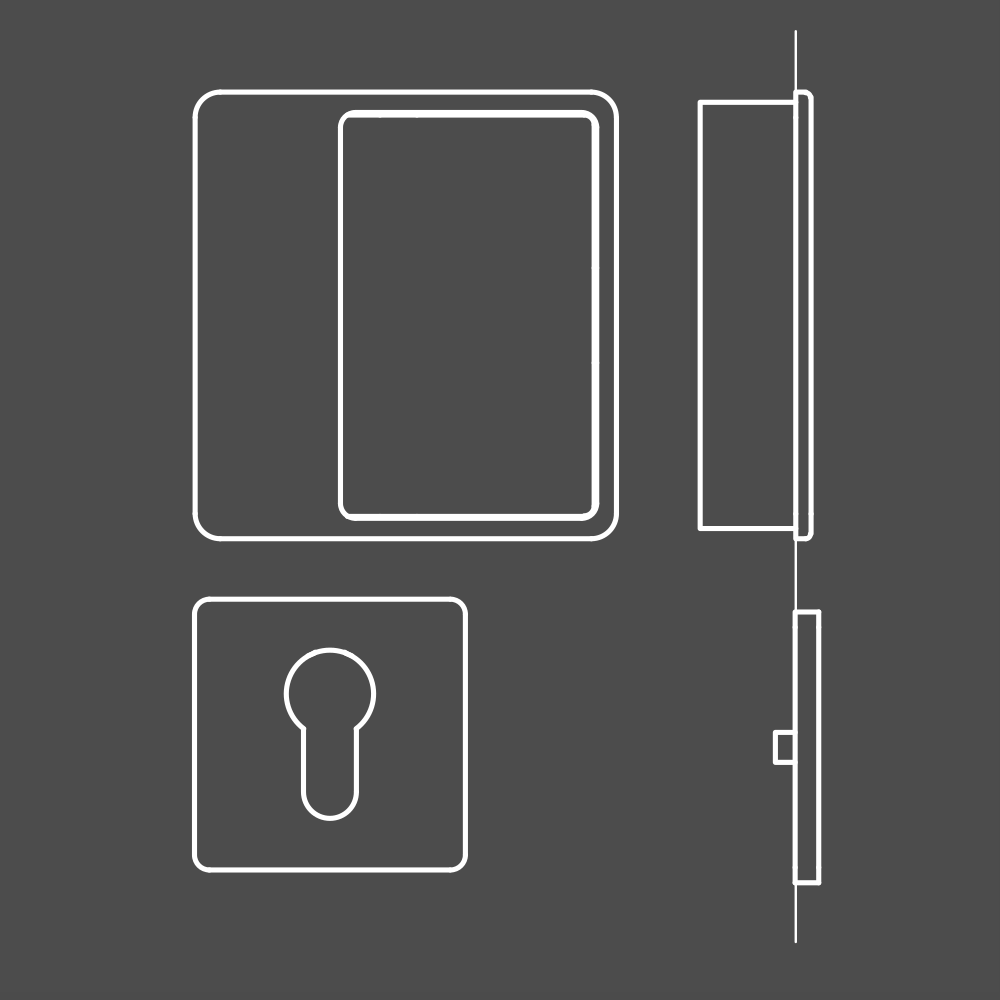

zylindrisch

...

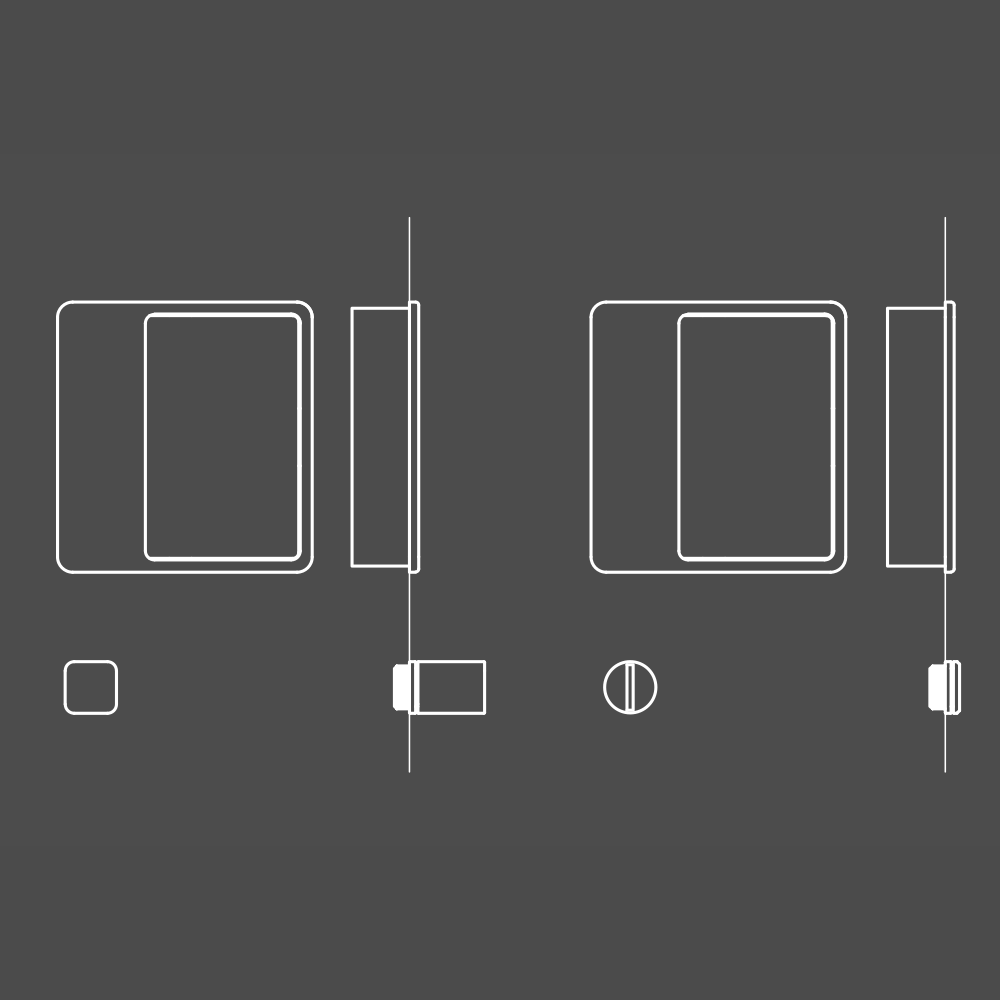

WC IN

WC EX
